Maxim AP-20 20dBi戶外型指向式天線
天線第一品牌-Maxim，推出令人咋舌又一力作戶外型強力天線。
無線網路的應用如火如荼的在台灣蔓延，從校園無線上網到台北的無線城，從中信局大量開無線網路採購標到企業用戶零星的採購。中信局列出的無線網路基地台品牌多到族繁不及備載，但您看過中信局有開出天線規格嗎？買了高貴的無線基地台卻不關心天線的好壞，就像您買了台跑車卻不關心車子的馬力、扭力…這些性能。這不是很詭異嗎？
您認為買台無線基地台就適用於各種環境？一樓到三樓會通嗎？為何台北無線城讓用戶罵到臭頭？這些品牌的設備可以應用在飯店/宿舍/透天厝/工廠/離島/山區/安全監控？這些品牌的設備只適合用在您府上的客廳。無線網路便利無比但干擾源無所不在又難以判斷，天線第一品牌--Maxim，為您不斷的測試產品的極限及相容性，並將可能造成干擾的原因找出來加以防範！Maxim新推出無線遠距解決方案，讓您不用再考慮昂貴的進口品牌。
適用基地台品牌：
Tenda, D-Link, SMC, PCI, PLANET, ASUS, LEMEL, Billion, Sitecom, Belkin, Netgear, Edimax, Level One, X-micro, Abocom, Surecom, LANTECH, Micronet, Draytek, Z-com, HP, CNet, SmartBridge, US Robotics。
適用環境：
適用於點對點傳輸；兩棟不同的大樓將網路串連起來(Bridge Mode；WDS)。
適用於同一樓層多隔間的飯店/溫泉會館/學生宿舍/主管辦公室。
適用於校園/工廠/物流中心/山區等大範圍地形。
適用於現場有牆壁/強化玻璃阻隔。
產品特色：
戶外型高功率全向式天線(AP-20)
頻率2.4~2.483GHz，適用於IEEE 802.11g / 802.11b。
增益值：20.5dBi。
戶外型設計，防水抗紫外線。
天線可固定牆壁上或鐵桿上，安裝方便。
電壓駐波比(V.S.W.R.)≦1.5。
接頭：N Female(連接低衰減線材)。
符合RoHS規範--鉛(Pb)、鎘(Cd)、汞(Hg)、六價鉻(Cr+6)、多溴聯苯(PBB)、多溴二苯醚(PBDE)。

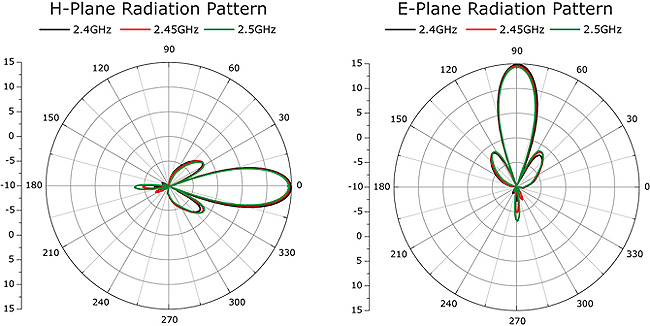

產品波形圖：

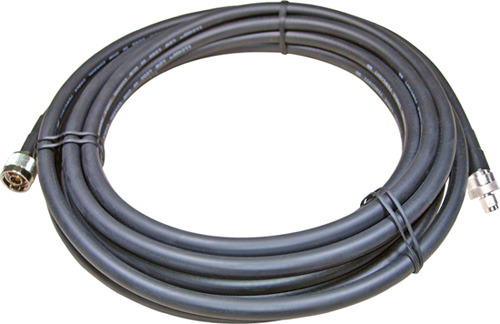

天線專用低衰減線材(LLC4-NSMA-600)：
頻率30~5800MHz，適用IEEE 802.11n/ 802.11a/ 802.11g/ 802.11b。
長度6公尺。
接頭：N Male(接天線)。
接頭：SMA Male(接無線基地台)。
線材外被防水抗紫外線。
超低衰減特性，在2.4GHz下10公尺衰減值僅2.22dB。
安裝順序說明：
將高功率天線安裝好，再接上低衰減線材。
將低衰減線材接上無線基地台，然後將基地台的電源打開。
安裝時注意事項：
如果無線訊號很弱，請檢查一下您基地台的規格，是否RF功率晶片太弱？如果基地台輸出訊號太弱時，天線增益的效果會打折扣。
請勿將天線安裝在干擾源旁邊，例如：鐵櫃、大型魚缸、微波爐、冰箱、變電箱、GSM/PHS天線、藍芽設備、2.4GHz無線電話、電磁爐。
安裝於戶外時請記得位置越高越好(不能比避雷針高，以免遭雷擊)。
安裝於樓頂時最好加裝無線網路避雷器(BLC-05)，以免雷擊燒毀設備。
線材接頭請轉緊，以免接觸不良影響訊號強度。
於戶外使用時天線連接端需先用矽膠塗上，再用防水膠布包覆，才能防水防溼氣。
商品規格
AP-20戶外型高功率指向式天線。
頻率2.4~2.483GHz，適用於IEEE 802.11g / 802.11b。
增益值：20.5dBi。
戶外型設計，防水抗紫外線。
電壓駐波比(V.S.W.R.)：≦1.5。
波形角度:H-plean--15度; V-plane--16度。
接頭：N Female(連接低衰減線材)。
天線尺寸：40x 35x 3.5公分。
天線重量：1.6公斤。
附固定底座。
符合RoHS規範。單一均勻材質中所含的鉛(Pb)、汞(Hg)、六價鉻(Cr+6)、多溴聯苯(PBB)及多溴二苯醚(PBDE)最高濃度不得超過重量的0.1℅ (1000ppm)，單一均勻材質中所含的鎘(Cd)最高濃度不得超過重量的0.01℅ (100ppm)。
無線網路專用低衰減線材(LLC4-NSMA-600)
低衰減線材等級：LLC-400。
頻率30~5800MHz，適用IEEE 802.11n/ 802.11a/ 802.11g/ 802.11b。
線材長度：6公尺。
接頭：N Male*1(連接天線)；SMA Male*1(連接無線基地台)。
線材外被防水抗紫外線。
結構等同於(Mechanically similar to)：1/4” RG8/U JIS 8D type。
導體(Conductor)：2.77mm Copper clad aluminium。
絕緣(Dielectric)：7.24mm closed-cell PE。
編織網(Shield)：Sealed Aluminum Mylar Aluminum Tape Tinned Copper Wire (85% coverage)。
外被(Jacket)：10.3mm Polyethylene (PVC)。
每公尺重量(Mass)：0.108 kg/m。
最小彎曲範圍(Minimum Bend Radius)：25.4 mm。
阻抗(Impedance)：50歐姆(ohm)。
傳輸率(Velocity of Propagation)：85%。
電流容量(Capacitance)：78.4 pF/m(24.5 pF/ft)。
DC 電阻 ( DC Resistance)：
內部導體(Inner Conductor)：4.6 Ω/km。
外部導體(Outer Conductor)：5.41 Ω/km。
每公尺衰減值(Nominal Attenuation)：2.4GHz/0.22dB；5.8GHz：0.3dB。
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
|
