| CPU |
Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
支援 Intel® 22 nm CPU
支援 Intel® Turbo Boost 技術2.0
Supports Intel® 32 nm CPU
*有關支援的 CPU 型號資訊，請參閱 tw.asus.com 網站內容。
* 是否支援 Intel® Turbo Boost Technology 2.0，需視 CPU 類型而定。 |
| 晶片組 |
Intel® H77 |
| 記憶體 |
2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz 非ECC, 無緩衝區 Memory
Dual Channel Memory Architecture
*有關記憶體合格廠商清單（QVL）的相關資訊，請參閱 www.asus.com 網站或本使用手冊。
* 1600MHz and higher frequency is supported by Intel® 3rd generation processors.
* Due to the CPU behavior, DDR3 2133/1866MHz memory module will run at DDR3 2000/1800MHz frequency as default. |
| 顯示晶片 |
Integrated Graphics Processor
支援多 VGA 輸出 : HDMI/DVI/RGB ports
- 支援 HDMI 最大解析度 1920 x 1200 @ 60 Hz
- 支援 DVI 最大解析度 1920 x 1200 @ 60 Hz
- 支援 RGB 最大解析度 2048 x 1536 @ 75 Hz
|
| 多GPU支援 |
Supports LucidLogix® Virtu™ MVP Technology *1 |
| 擴充槽 |
1 x PCIe 3.0/2.0 x16 |
| 資料儲存應用 |
Intel® H77 chipset :
2 x SATA 6Gb/s埠, 灰色
4 x SATA 3Gb/s 埠, 藍色
支援Raid 0, 1, 5, 10 |
| 區域網路 |
Realtek® 8111F, 1 x Gigabit LAN Controller(s) |
| 音效 |
VIA 8 通道 高傳真音效 CODEC
- Supports : 多路音頻輸出輸入, 前面板插孔指定功能 |
| USB連接埠 |
Intel® H77 chipset :
4 x USB 3.0 port(s) (2 位於背板, 藍色, 2 位於主機板中)
Intel® H77 chipset :
8 x USB 2.0 port(s) (6 位於背板, 黑色, 2 位於主機板中) |
| 獨特功能 |
GPU Boost
華碩獨家功能 :
- AI Suite II
- 防突波
- Ai Charger+
- 華碩 EFI BIOS EZ 模式提供簡單易用的使用者介面
- USB 3.0 Boost
華碩靜音散熱解決方案 :
- 華碩 Fan Xpert
- 華碩 Q-Fan 2
華碩 EZ DIY :
- 華碩 CrashFree BIOS 3
- 華碩 EZ Flash 2
- 華碩 MyLogo 2 |

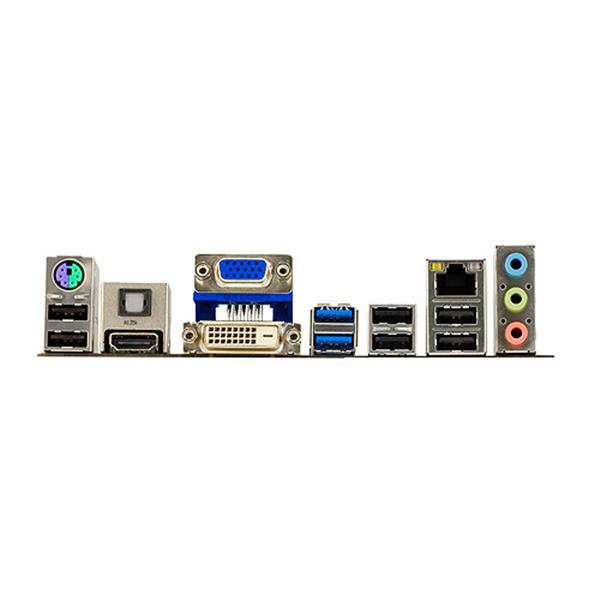

| 後面板輸出端子 |
1 x PS/2 鍵盤/滑鼠連接埠
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) 連接埠
2 x USB 3.0
6 x USB 2.0
1 x 光纖 S/PDIF 輸出
3 x 音訊插孔 |
| 內建 I/O 連接孔 |
1 x USB 3.0 接頭支援額外的 2 USB 3.0 連接埠
1 x USB 2.0 接頭支援額外的 2 USB 2.0 連接埠
2 x SATA 6Gb/s 接頭
4 x SATA 3Gb/s 接頭
1 x CPU 風扇接頭 (4 -pin)
1 x 機殼風扇接頭 (4 -pin)
1 x S/PDIF 輸出接頭
1 x 24-pin EATX 電源接頭
1 x 4-pin ATX 12V 電源接頭
1 x 前面板音訊接頭 (AAFP)
1 x 內部喇叭接頭
1 x 系統面板
1 x Clear CMOS 跳線 |
| 配件 |
使用者手冊
I/O 擋板
2 x Serial ATA 6.0Gb/s 纜線 |
| BIOS |
64 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a |
| 管理能力 |
WOL by PME, PXE |
| 支援光碟 |
Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version) |
| 主機板尺寸 |
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm ) |
| 備註 |
*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system. |
商品信息
本主機板支援 LGA1155封裝的 Intel® 第3代/第2代處理器，配置 iGPU，內建記憶體及PCI Express控制器，以支援具備專屬晶片組主機板的顯卡輸出，並支援雙通道（4 個 DIMM）DDR3 記憶體及 16 條 PCI Express 3.0/2.0 通道，提供最佳的繪圖效能。採用 Intel® 第3代/第2代處理器是世界上最強大且最具能源效率的 CPU。
Intel® H77 Express 晶片組是單晶片設計，支援 1155 插槽的 Intel® 第3代/第2代處理器。它利用序列點對點連結以提升效能，獲致更高的頻寬與穩定性。另外，H77 晶片組配備 4 個 USB 3.0 連接埠以提供10倍速的資料讀取速度。而且，Intel® H77 Express晶片組亦支援 iGPU 功能，讓使用者享有最新的 Intel® 內建圖形效能。
最高可提升 60% 的混合圖形性能和3倍速的視訊轉換
PCI Express®3.0（PCIe 3.0）採用新編碼機制，為PCI Express最新的匯流排標準，其性能是目前PCIe 2.0的兩倍。x16插槽的總頻寬最高可達32GB / s，是 PCIe 2.0（x16插槽）16GB/ S頻寬的兩倍。因此，PCIe 3.0提供了使用者前所未有的數據傳輸速度，同時可向下相容PCIe 1.0 和 PCIe 2.0的設備，提供全方位無接縫轉銜的便利性。PCIe3.0對於希望提升及優化繪圖效能，並擁有最新技術的 PC 使用者而言，是一項必備的功能。
透過 iGPU Level Up，達到極速！
華碩 Fan Xpert 讓使用者根據不同地理區域的氣候環境溫度及PC的負載，智能地調整 CPU和機殼風扇轉速。內建多種適用的預設值，可靈活地控制風扇轉速，達到靜音和散熱的環境效果。
提供即時網路頻寬控制功能
透過 UASP傳輸協定，提供更快的 USB 3.0 傳輸速度
這款主機板符合歐盟能源相關產品 (ErP) 的規範，而且 ErP 要求產品符合與耗電量有關的特定能源效率規範。這與華碩致力於環保的遠景一致，透過產品設計及創新以生產環保且具有能源效率的產品，藉此減少產品的碳足跡並降低對環境的衝擊。
