| 中央處理器 |
Intel® Socket 1155 for Intel® 2nd Generation Core™ i5 處理器/Core™ i3 處理器/Core™ i7 處理器/
Supports Intel® Turbo Boost Technology 2.0
Support Intel® 32nm CPU
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for Intel® CPU support list.
|
| 晶片組 |
Intel® H61 (B3) Express Chipset |
| 記憶體 |
* According to Intel® SPEC, the Max. 16GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
2 x DIMM, 16 GB, DDR3 1333/1066 Non-ECC,Un-buffered Memory
雙通道 記憶體架構
Supports Intel® Extreme Memory Profile (XMP)
請參閱華碩網站或使用手冊以獲得記憶體QVL資訊.
*當安裝的記憶體容量超過4GB時，32位元Windows作業系統僅能辨識最多3GB，因此，建議安裝記憶體的容量為少於3GB
|
| 擴充插槽 |
1 x PCIe 2.0 x16
2 x PCIe 2.0 x1
3 x PCI
|
| 儲存功能 |
Intel® H61(B3) Express Chipset
4 xSATA 3.0 Gb/s ports
ASM 1061 controller
2 xSATA 6.0 Gb/s ports
|
| 網路功能 |
Realtek® 8111E Gigabit LAN
|
| 音效功能 |
ALC887 8聲道 High Definition Audio CODEC
- Optical S/PDIF out port at back I/O
- Supports Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking |
| USB |
ASMedia® 1042 USB 3.0 controller:
- 2 x USB 3.0/2.0 ports (blue) at the back panel
Intel® H61(B3) Express Chipset:
- 10 x USB 2.0/1.1 ports
|
| 華碩 AI Lifestyle 特色 |
ASUS Protect 3.0
- Anti-Surge protection
- LOW EMI
- ESD
- EPU
ASUS Hybrid Switches
- Turbo Key II
- MemOK!
ASUS Exclusive Features
- TurboV
ASUS Quiet Thermal Solution
- ASUS Fanless Design: Stylish Heatsink Solution & MOS Heatsink
- ASUS Fan Xpert
ASUS EZ DIY:
- ASUS EFI BIOS
- ASUS AI Suite II
- ASUS AI charger
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EZ Flash 2
|
| 超頻功能 |
Precision Tweaker
- vCore: adjustable CPU voltage at 0.010V increment
– vCCIO: adjustable I/O voltage at 0.005V increment
- vDRAM Bus: 190-step DRAM voltage control
- vPCH: 190-step chipset voltage control
SFS (無段式頻率選擇)
- BCLK/PEG frequency tuning from 80MHz up to 300MHz at 1MHz increment.
超頻防護
- ASUS C.P.R.(CPU Parameter Recall)
|
| 獨特功能 |
100% All High-quality Conductive Polymer Capacitors |
| 背板 I/O 埠 |
1 (Green)
組 PS/2 滑鼠 1 (Purple)
組 PS/2 鍵盤 1
組 RJ45 網路孔 2 x USB 3.0/2.0 (Blue)
6 (Black)
組 USB 2.0/1.1 1 x S/PDIF Out (Optical)
8 聲道音效I/O
|
| 內建I/O連接孔 |
2 x USB 2.0/1.1 connector(s) support additional 4 USB 2.0/1.1 ports
1 x Mem OK! Button
2 x SATA 6.0Gb/s ports
1
組 CPU 風扇連結 2
組 機殼風扇連結 1 組 S/PDIF 輸出連接
1 x 24-pin ATX 電源連接
1 x 8-pin ATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel
1 x Turbo Key II swith
|
| BIOS |
32 Mb Flash ROM , EFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2 0a, Multi-language BIOS
|
| 管理能力 |
WOL by PME,WOR by PME,WOR by PME |
| 相關配件 |
使用者手冊
1 組 I/O 擋板
2 x SATA 6.0Gb/s
1 x Support DVD |
| 支援光碟 |
ASUS Utilities
驅動程式
防毒軟體 (OEM 版本)
華碩更新工具
|
| 體積 |
ATX 規格
12 inch x 8.4 inch 30.5 cm x 21.3 cm )
|
商品信息

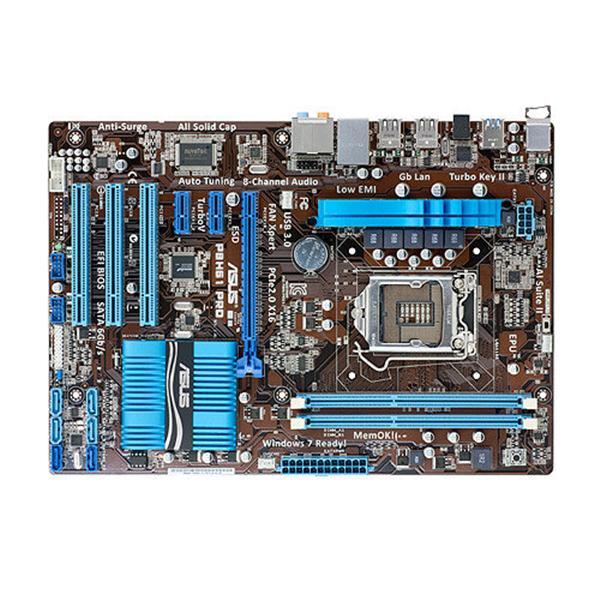

這款主機板支援採用 LGA1155 封裝的 Intel® 第二代 Core™ i7/Core™ i5/Core™ i3 處理器，內建記憶體及 PCI Express 控制器，可支援雙通道（2 個 DIMM）DDR3 記憶體及 16 條 PCI Express 2.0 通道。可提供最佳的繪圖效能。Intel® 第二代 Core™ i7/Core™ i5/Core™ i3 處理器是世界上最強大且最具能源效率的 CPU。
Chipset Inside] Intel® H61(B3) Express 是最新款的單一晶片組，其設計可支援最新的 1155 插槽 Intel® second generation Core™ i7/Core™ i5/Core™ i3 第二代處理器。它利用序列點對點連結以提升效能，可獲得更高的頻寬與穩定性。
任何記憶體皆OK!
透過 AI Suite II 公用程式，充分運用世界第一款即時 PC 省電晶片。藉由偵測目前的 PC 負載，並智慧地即時調整耗電量，使整體系統達到省電效果。同時也能降低風扇噪音並延長元件使用壽命。
華碩 AI Suite II 提供快速易用的介面，將所有華碩獨家功能整合至單一易用的軟體程式中。它可以讓您監視超頻、能源管理、風扇速度控制、電壓及感應器的讀數。這套完全整合的軟體提供豐富其易用的功能，無需在不同的公用程式之前來回切換。
華碩全新的 EFI BIOS 提供簡單易用的介面，它超越傳統 BIOS 的鍵盤輸入方式，可提供更有彈性且便利的滑鼠控制方式。使用者可以輕鬆瀏覽新的 EFI BIOS，就像在作業系統中一樣。獨家的 EZ 模式會顯示常用的設定資訊，進階模式則適合有經驗的效能玩家進行更複雜的系統設定。
簡單、即時的超頻調校
風格獨特的散熱器可提供零噪音的散熱解決方案，提供使用者安靜的 PC 環境。除了曲線漂亮的外型提升了主機板使用者的視覺享受之外，這款散熱氣的設計可透過高效率的熱交換方式，降低晶片組與電源供應區域的溫度。結合實用性與美學，華碩獨具風格的散熱器將透過優雅的外型，提供使用者優異的靜音與散熱效果。
啟動潛能，大幅提升效能！
保護您的裝置。防突波保護設計可偵測過電壓的情況，並即時避免電壓突波持續發散，它也會主動切斷過電壓的供應以保護系統。
華碩 Fan Xpert 可根據不同地理區域氣候的環境溫度及您個人電腦的負載，聰明地讓您調整 CPU 與機殼風扇的轉速。內建的多種預設設定，更能使系統在不同情形下彈性的保持安靜及靜音的運作。
內建 8 聲道 HD 音效解碼器（High Definition Audio,原開發代碼為Azalia），音效解碼晶片支援高達 192KHz/24-bit 音效輸出，插孔偵測功能可自動偵測及識別何種裝置已插入聲音輸出入插孔，並且會通知使用者不適當的連接，您將不會因為不知道應插入 Line-in、Line-out 或 Mic 插孔而感到困擾。
這款主機板全部採用高品質高傳導聚合體電容器，以提供耐用性、更長的使用壽命，以及更優異的熱容量。
