| CPU |
Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
支援 Intel® 22 nm CPU
支援 Intel® Turbo Boost 技術2.0
Supports Intel® 32 nm CPU
*有關支援的 CPU 型號資訊，請參閱 tw.asus.com 網站內容。
* 是否支援 Intel® Turbo Boost Technology 2.0，需視 CPU 類型而定。 |
| 晶片組 |
Intel® H61(B3) |
| 記憶體 |
2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz 非ECC, 無緩衝區 Memory
Dual Channel Memory Architecture
支援 Intel® Extreme Memory Profile (XMP)
*有關記憶體合格廠商清單（QVL）的相關資訊，請參閱 www.asus.com 網站或本使用手冊。
*由於作業系統的限制，當安裝記憶體總容量達 4GB 或以上時，WindowsR 32 位元作業系統僅能識別 3GB。如果您要在主機板上安裝 4GB 或更多的記憶體，可安裝 64 位元 Windows 作業系統。
* 1600MHz and higher frequency is supported by Intel® 3rd generation processors.
* Due to the CPU behavior, DDR3 2133/1866MHz memory module will run at DDR3 2000/1800MHz frequency as default. |
| 擴充槽 |
1 x PCIe 3.0/2.0 x16 (藍色) *1
2 x PCIe 2.0 x1
3 x PCI |
| 資料儲存應用 |
Intel® H61(B3) chipset :
4 x SATA 3Gb/s 埠, 藍色
Supports Intel® Rapid Start Technology, Intel® Smart Connect Technology *2 |
| 區域網路 |
Realtek® 8111F, 1 x Gigabit LAN Controller(s) |
| 音效 |
Realtek® ALC887 8 通道 高傳真音效 CODEC |
| USB連接埠 |
ASMedia® ASM1042 controller :
2 x USB 3.0 port(s) (2 位於背板, 藍色)
Intel® H61(B3) chipset :
8 x USB 2.0 port(s) (2 位於背板, 黑色, 6 位於主機板中) |
| 獨家超頻功能 |
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall) |
| 獨特功能 |
華碩 EPU :
- EPU
華碩數位電源設計:
- Industry leading Digital 3 +1 Phase Power Design
- ASUS DIGI+ VRM Utility
華碩獨家功能 :
- AI Suite II
- 防突波
- Low EMI Solution
- 華碩 EFI BIOS EZ 模式提供簡單易用的使用者介面
- Network iControl
- USB 3.0 Boost
- Disk Unlocker
華碩靜音散熱解決方案 :
- 風格獨特的無風扇設計 - 散熱解決方案
- 華碩 Fan Xpert
華碩 EZ DIY :
- 華碩 CrashFree BIOS 3
- 華碩 EZ Flash 2
- 華碩 MyLogo 2
100％高品質高傳導固態電容 |
| 後面板輸出端子 |
1 x PS/2 鍵盤(紫)
1 x PS/2 滑鼠(綠)
1 x LAN (RJ45) 連接埠
1 x COM 連接埠
2 x USB 3.0
1 x 平行連接埠
2 x USB 2.0
3 x 音訊插孔 |
| 內建 I/O 連接孔 |
3 x USB 2.0 接頭支援額外的 6 USB 2.0 連接埠
4 x SATA 3Gb/s 接頭
1 x CPU 風扇接頭
1 x 機殼風扇接頭
1 x S/PDIF 輸出接頭
1 x 24-pin EATX 電源接頭
1 x 4-pin ATX 12V 電源接頭
1 x 前面板音訊接頭 (AAFP)
1 x 系統面板 |
| 配件 |
使用者手冊
I/O 擋板
2 x Serial ATA 3.0Gb/s 纜線 |
| BIOS |
64 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a, Multi-language BIOS |
| 管理能力 |
WfM 2.0,DMI 2.0, WOR by PME, PXE |
| 支援光碟 |
Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version) |
| 主機板尺寸 |
ATX Form Factor
12 inch x 7.8 inch ( 30.5 cm x 19.81 cm ) |
| 備註 |
*1: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*2: Supports on Intel® Core™ processors under Windows® 7 operating system.
*3: Use a chassis with HD audio module in the front panel to support an 8-channel audio output. |
商品信息

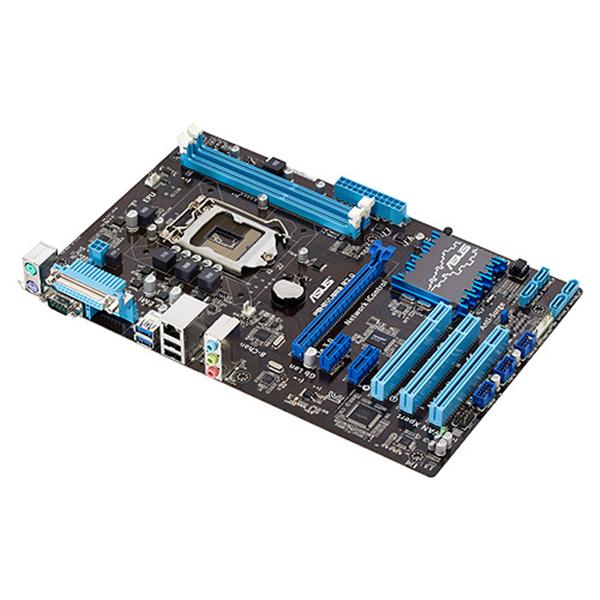

這款主機板支援採用 LGA1155 封裝的 Intel® 第二代 Core™ i7/Core™ i5/Core™ i3 處理器，內建記憶體及 PCI Express 控制器，可支援雙通道（2 個 DIMM）DDR3 記憶體及 16 條 PCI Express 2.0 通道。可提供最佳的顯示卡效能。Intel® 第二代 Core™ i7/Core™ i5/Core™ i3 處理器是世界上最強大且最具能源效率的 CPU。
Chipset Inside] Intel® H61(B3) Express 是最新款的單一晶片組，其設計可支援最新的 1155 插槽 Intel® second generation Core™ i7/Core™ i5/Core™ i3 第二代處理器。它利用序列點對點連結以提升效能，可獲得更高的頻寬與穩定性。
PCIe 3.0採用新編碼機制，為PCI Express最新的匯流排標準，其性能是目前PCIe 2.0的兩倍。x16插槽的總頻寬最高可達32GB / s，是 PCIe 2.0（x16插槽）16GB/ S頻寬的兩倍。因此，PCIE3.0提供了使用者前所未有的數據傳輸速度，同時可向下相容PCIe 1.0 和 PCIe 2.0的設備，提供全方位無接縫轉銜的便利性。PCIe3.0對於希望提升及優化繪圖效能，並擁有最新技術的 PC 使用者而言，是一項必備的功能。
華碩 AI Suite II 提供人性化的介面，將所有華碩獨特的功能整合至一個易使用的程式庫中。它可讓使用者監視超頻、能源管理、風扇速度控制、電壓及感應器的讀數。這套多合一軟體提供各種易於使用的功能，無需在不同的公用程式之間來回切換。
全方位能源效率
華碩獨家的UEFI(符合可延伸的韌體介面）主機板，首創以滑鼠操控圖形化BIOS介面的設計以及雙重可選的模式，提供人性化介面，超越傳統只能使用鍵盤操控BIOS的方式，以快速滾動的功能使其具有彈性且便利的輸入方式。使用者可輕鬆瀏覽UEFI BIOS，就如同其作業系統一樣的流暢。快速、簡單的超頻可藉由F12熱鍵 BIOS快照功能設定分享。獨家的EZ模式顯示常用的設定資訊，進階模式則適合有經驗的效能玩家進行更複雜的系統設定，包括詳細的 DRAM 資訊。
Real-time Network Bandwidth Control
保護您
簡單、即時的超頻調校
保護您的裝置。防突波保護設計可偵測過電壓的情況，並即時避免電壓突波持續發散，它也會主動切斷過電壓的供應以保護系統。
在不同的區域環境氣候和系統負載狀況下，華碩 Fan Xpert可讓使用者依照周遭溫度狀況智能地調整 CPU 及機殼風扇的轉速，內建多種適用的預設值，可靈活地控制風扇轉速，達到靜音和散熱的環境效果。
